橡胶扭叶转子泵汽蚀特性优化

为让客户更加清晰认识凸轮转子泵汽蚀性能，针对凸轮转子泵汽蚀特性对不同介质影响，我们整理了一些关于艾迪机器橡胶扭叶凸轮转子泵汽蚀特性资料，以供大家参考。

汽蚀，流动着的流体由于局部压力的降低产生汽泡的现象。并随液流进入高压区时，气泡破裂，周围液体迅速填充原气泡空穴，产生水力冲击。这种气泡的产生、发展和破裂现象。

同时，由于汽蚀时汽泡堵塞流道，此时的流量、扬程均降低，效率下降。这个连续的局部冲击负荷，会使材料的表面逐渐疲劳损坏，引起金属表面的剥蚀，进而出现大小蜂窝状蚀洞。除了冲击引起金属部件的损坏外，还有化学腐蚀作用，也就是在上述作用的同时，液体也析出氧气，发生氧化作用。因此不希望汽蚀现象发生。

凸轮泵NPSHr（泵汽蚀余量），又叫必需的汽蚀余量或泵进口动压降，越小抗汽蚀性能越好；该参数主要由过流部件决定即转子型线和泵过流腔室流线，目前一般金属凸轮泵、包括少量橡胶凸轮泵企业制造单位转子型线还停留在模仿、仿制阶段，泵腔采用规则的几何形状。不合理的型线设计会导致泵振动、噪声增大，流体脉动幅度大，转子磨损加剧等问题；同时也降低了泵汽蚀性能。特别要求高自吸、易汽化介质输送时候该问题尤为突出。针对金属凸轮转子泵或者滑片泵、摆动转子泵等我们专业称为刚性体的容积式转子泵，为满足足够的真空能力，其需要通过高转速来满足其真空能力。高转速最直接带来问题就是寿命、可靠性。转子或者滑片、密封等部件整体寿命打折，以个人经验，一般易损件寿命与其转速平方成反比，虽然最初的设备费用不高，但整体维护周期在缩短，其整体费用还是成倍增加。

而橡胶固有特性恰恰可以融合上述泵的所有优点、又规避了它们总总缺点。它可以在转速只有五十转就可以做到高真空，这是其他形式的泵无法实现的。橡胶扭叶转子泵优势在于对各种介质的适应性，其汽蚀特性尤为重要。必须对其转子型线、过流腔室进行优化设计以降低其本身汽蚀余量。

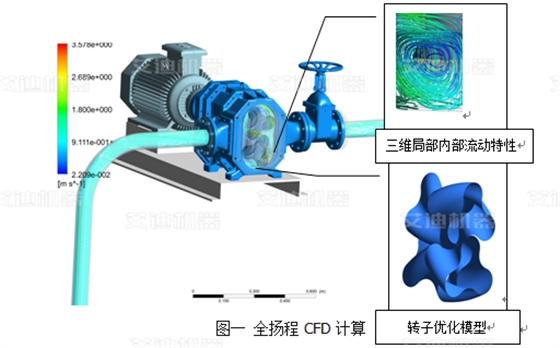

为能够将橡胶扭叶转子泵性能设计到最优化，艾迪容积泵研发团队在现有扭叶转子型线设计经验的基础上，进一步从理论上分析推导出新型转子型线计算式，并借助CFD软件模拟泵内流场，从而获得低脉动、低噪声和低磨损的优化设计转子型线。根据转子、流道复杂性，本课题组采用了分块网格技术将复杂的流动区域分成若干个子区域，使得每个子区域形状的复杂程度降低到可以生成结构化网格的程度，然后在每个子域中生成网格。相邻子域的交界面上，网格可以相互贯通，也可以不连续甚至一定程度的重叠。（具体研发计算过程及时关注我们网站）
