真空负压排水系统管路敷设注意事项

真空排水系统的管道应由真空排出管、真空支管、真空主管和检查管组成。

真空排水管道宜采用下列敷设形式：

1、真空排水管道管径的公称直径大于等于DN100的，宜采用锯齿型敷设方式，两个相邻锯齿型提升弯之间的管道坡度不应小于0.2%。其敷设方式如图2所示，其中，H=h+d。

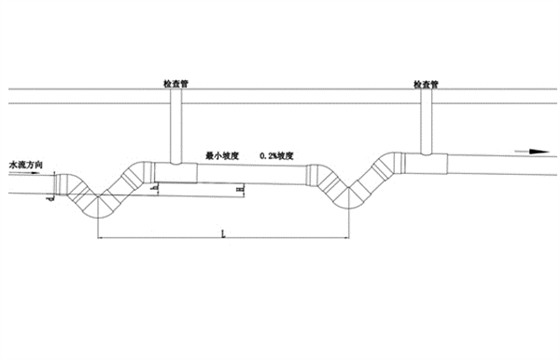

图2 锯齿型敷设示意图

H--每个真空排水管上升管的高度，等于低点同下一个高点之间的高度差;

h--每个真空排水管上升管的压力水头;

L--管段长度;

d--管道内径。

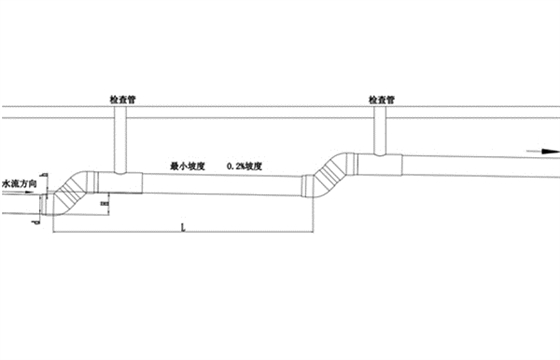

2、管道连续爬坡时，且管径的公称直径小于DN100的，应采用袋型真空管路的敷设方式，并在45°上升段前设"U"型提升弯，提升弯之间和检查管之间的间距不小于6m。其敷设方式如图3所示，其中H=h。
