凸轮转子泵

产品详情

产品介绍

凸轮转子泵的转子是全橡胶包覆，耐磨损性强，转子与壳体之间高精间隙配合，该泵可靠、坚固、节能，省时，不需要引流、灌泵。干式安装、在线维修和低成本维护，运行平稳、自吸、耐磨损。

产品详情

凸轮转子泵性能试验台：进行固、液、汽三相流凸轮转子泵曲线测定实验、磨损试验和内部流动特性测试等的一种多功能试验台。

试验原理：该试验台为闭式试验台，试验台主要有测试泵、固液、气液混合灌、电机、测压装置、电磁流量计、电动平衡阀和管路组成。试验使，利用电功调节阀的调节，在不同流量下，测定一组对应转速下流量计读书，转子泵进出口压力参数，即可得出一组凸轮泵的流量Q、扬程H、功率N等数据，从而绘出泵的H-Q N-Q等特性曲线。

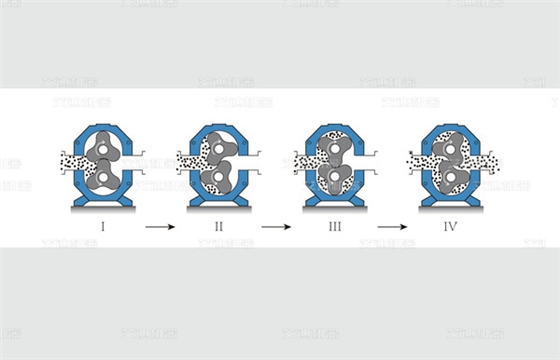

工作原理

以扭叶橡胶凸轮转子泵为核心，采用同步齿轮驱动下的不断旋转的两个螺旋形凸轮转子，从泵的进口将输送介质推送到泵的出口，由于转子橡胶叶轮与泵体之间具有密封性，泵的进出口腔室隔断，具有真空抽吸力，因采用三叶60°螺旋转子，泵在旋转一周内每个时刻的瞬时设计流量都是恒定的，几乎没有脉动和扰动。

艾迪凸轮转子泵结构对称，输送方向可逆。只需改变驱动方向，正传抽吸、反转可冲洗。
