真空卸污系统由弹性体凸轮转子泵真空机组、真空管路、抽吸单元、信息监控设备组成。系统的主要功能是通过在线型机组的管道中产生真空，对列车集便器污物进行抽吸和排放。在作业过程中，无污物泄露，无异味，无堵塞，作业效率高，设备可全自动控制，运行可靠，操作维修方便，能耗低，使用寿命长，使用范围广。

弹性体凸轮转子泵作为在线真空卸污系统的核心部件，根据相关资料报道，现阶段真空卸污装置核心部件全部进口或者核心部件进口装配，价格十分昂贵。

适用范围：采用库内卸污作业方式，系统的卸污能力适用于CHR各型动车组16辆编组或8辆编组污物箱内污物抽吸、冲洗及排放的需要。吸污线设计长度为500米，可同时对多条股道停靠车辆进行卸污、冲洗作业。

1、使用条件。

设备使用气候条件：环境温度—10----+40℃；海拔高度≤2500m。

相对湿度：月平均≤90%，最高相对湿度≤95%。

使用电源：三相380V（1±10%），50Hz交流电。

卸污能力：卸污时间为每列车卸污作业小于20分钟，可四口同时作业；抽吸能力为160；m³/h；系统真空度保持在-40---60kPa之间。

冲洗要求：污物箱冲洗周期为2—3个月一次。

2、使用功能

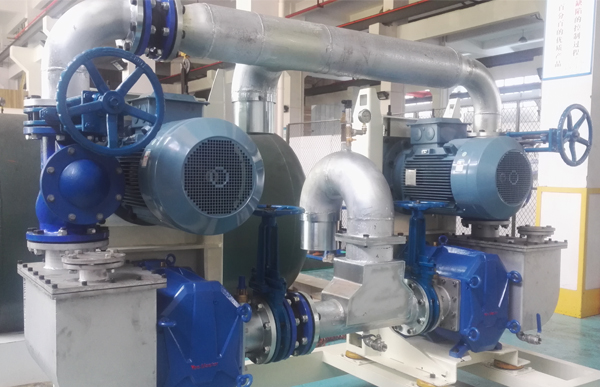

真空机组能保持系统真空度、排放污物、自动控制和指示；卸污冲洗单元将集便器污物抽吸到真空管路排放并进行冲洗；真空管路保持密闭状态输送与排放污物。每套真空机组由2台旋转凸轮泵组成，模块化集成装配，可同时或交替使用。当一台凸轮泵出现故障，系统可自动启动另一台凸轮泵连续正常工作，并满足系统形成正常真空需要。真空管路采用HDPE管材，其特点为内壁光滑，阻力小，有效流量大；耐酸、耐碱、耐腐蚀性强；管道接头少，连接方法多，安装搬运方便；真空干管管径DN150、支管管径DN50；卸污干管承压不小于1000kPa；法兰、阀门的材质采用不锈钢或工程塑料。
