橡胶转子泵机械密封更换的步骤

文章出处:责任编辑:查看手机网址
扫一扫!橡胶转子泵机械密封更换的步骤扫一扫!
人气:-发表时间:2018-07-19 10:15【

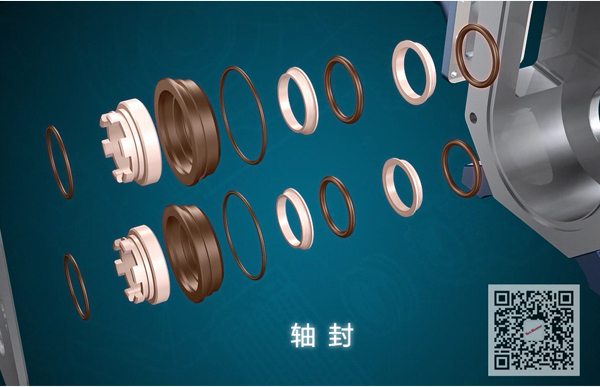

机械密封是橡胶转子泵易损件之一,更换机械密封时,必须断开橡胶转子泵的电源,防止在更换密封过程中意外启动。其操作步骤如下:


首先,卸下橡胶转子泵泵盖上的螺丝,去下转子泵泵盖。

用转子泵专用工具悬出转子,取出需更换静环和动环。

静环的安装:将完好的静环对准转子室上的3个销子,用手均匀用力压入转子室的安装孔,直至静环上的O形圈也进入安装孔。

动环的安装:将完好的动环推入传动轴端,直至动环底部与轴肩接触。动环上的二个螺钉位置应与轴上二平面的位置一致。轻轻地旋入动 环上二个螺钉,直至感觉到螺钉底部与轴平面接触,然后再旋松1~2个螺牙,使动环在轴上能够旋转5°左右,切记不得使动环能够在轴上360°旋转。然后在 螺钉孔内滴入少量油漆或油膏,以防设备在运转时螺钉可能脱落。

小心地将装有静环的转子室沿着传动轴,并且使转子室上的两个圆锥销插入传动箱上的两个销孔,旋入转子室固定螺母,并用铁棒插入转子室上的两个定位销孔,分别锤击两个定位销,直至定位销安装到位,此时锁紧转子室固定螺母,使转子室位置与原出厂位置一致。

将原先做好记录的调整薄垫片按原样分别安装在传动轴上。

将转子装入转子室内,用用铜棒或木块垫在二转子间,锁紧转子固定螺母。

注意:①转子、转子固定螺母及传动轴上在出厂时已做好编号,装配时请将同编号的零件装在一起,且在此步骤完成后能看到各自的编号。②可根据轴的旋转方向来判断固定螺母的旋紧方向,即固定螺母的旋紧方向与轴的旋转方向相反。

手盘转子泵的联轴器,沿转子泵转向标志旋转一周,检测转子与转子间,转子与转子室的内腔周边及底部平面的间隙应大致保持一致,绝无碰擦现象。

用平尺放在转子室的外平面的不同位置,检测转子与平尺间的间隙测得的间隙应大致保持一致,绝无碰擦现象。

将转子室室盖装配于转子室上,并且保证室盖上平面基本与转子室的上平面齐平,锁紧各个盖形螺母。

手盘转子泵的联轴器,感觉转子泵在旋转过程中有无碰擦现象,如无碰擦现象则表明已装配完成。

安装好联轴器罩壳,接通电源,启动转子泵,保证管道内有充足的料液,观察机械密封是否有泄漏现象,如无泄漏现象则表示机械密封已更换完成。
